12V-2x6’yı değerlendirirken yalnız konektörün adına bakmak yeterli değildir. PCIe CEM 5.1, 12V-2x6, 2x3 ve 2x4 yardımcı güç konektörlerini ayrı türler olarak tanımlar; güç kapasitesi, pin işlevi ve fiziksel uyum da seçimi etkiler.
Güç konektörünü değerlendirirken kontrol edilecekler
- Güç düzeyi: Konektör kapasitesi, kartın tüm kaynaklardan çekebileceği güçle birlikte değerlendirilir.
- Pin işlevi: Güç kontakları enerji taşır; küçük yan bant kontakları sinyal iletir.
- Fiziksel uyum: Kart başlığı, güç kaynağı fişi ve kablo demeti birlikte kontrol edilir.
PCIe CEM 5.1’de 12V-2x6, 2x3 ve 2x4 yardımcı güç konektörleri ayrı türler olarak yer alır. Bu sınıflandırma, bağlantı seçerken güç düzeyi, pin görevi ve fiziksel eşleşmenin ayrı kontrol başlıkları olduğunu gösterir.

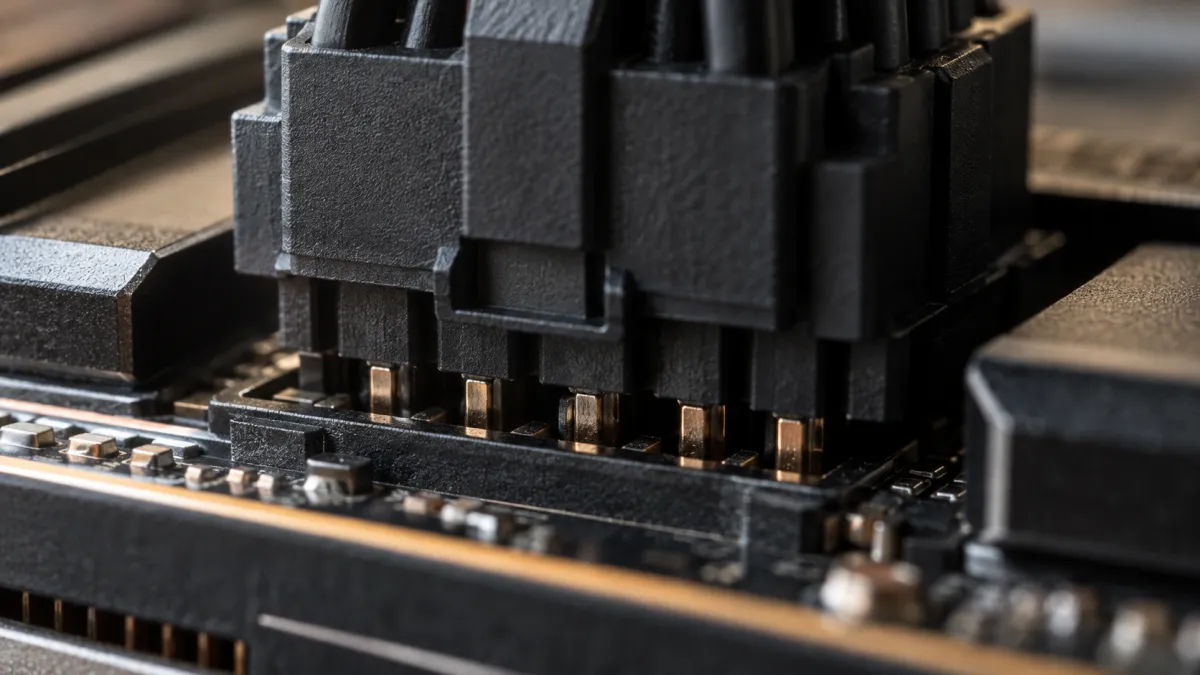

Tek bağlantının güç sınırı ve kart yuvasının payı
Güç bütçesini okurken konektörün kapasitesiyle kartın toplam sürekli güç sınırı birbirinden ayrılır. Eklenti kartı için üst sınır 675 W’tır; bu değerin içinde kart yuvasından gelen pay da bulunur.
| Güç kaynağı | Sürekli güç düzeyi |
|---|---|
| 12V-2x6 yapılandırması | 150, 300, 450 veya 600 W |
| PCIe kart yuvası katkısı | 75 W |
| Eklenti kartı toplam üst sınırı | 675 W |
| Örnek dağılım | 600 W konektör ve 75 W yuva |
Örnek kart bütçesinde 600 W konektör gücüne kart yuvasının 75 W katkısı eklenerek toplam 675 W sürekli güç sınırına ulaşılır. Kart gücüyle ilgili ek bağlam için AMD Radeon yazısı da okunabilir.
Güç ve yan bant pinlerinin temas sırası
12V-2x6 kart başlığında güç pinleri uzatılmış, yan bant pinleri kısaltılmıştır. Pin boylarındaki bu düzenleme, güç pinlerinin önce temas etmesini ve fiş çıkarılırken daha geç ayrılmasını sağlar. Kart tarafında H++ işareti yeni başlığı, H+ işareti ise eski 12VHPWR başlığını tanımlar.
SENSE sinyallerinin güç düzeyini bildirmesi
SENSE0 ve SENSE1, güç düzeyini yapılandıran yan bant sinyalleridir. Diğer iki yan bant sinyalinin adları CARD_PWR_STABLE ve CARD_CBL_PRES# şeklindedir.
| Yapılandırılan güç | Açılıştaki ilk izinli değer |
|---|---|
| 600 W | 375 W |
| 450 W | 225 W |
| 300 W | 150 W |
SENSE0 ve SENSE1 ile 150, 300, 450 veya 600 W düzeyleri yapılandırılır. Açılıştaki ilk izinli değer, 600 W yapılandırmasında 375 W, 450 W yapılandırmasında 225 W ve 300 W yapılandırmasında 150 W’tır; yazılım yapılandırmasından sonra güç düzeyi yükselir.
Fiş, kablo ve eski yuva uyumunu kontrol etme
Önce kart başlığındaki işareti kontrol edin: H++ 12V-2x6 başlığını, H+ eski 12VHPWR başlığını gösterir. Ardından fişin kontak aralığına bakın; 12V-2x6’da 3,0 mm, eski 2x3 ve 2x4 yardımcı güç fişlerinde 4,2 mm aralık kullanılır. Bu fiş türleri fiziksel olarak farklıdır.
Bu uyumluluk eski 2x3 ve 2x4 fişlere uzanmaz. Kablo demetinde güç ve toprak hatları için 16 AWG kablo, ayrıca 12 güç kontağının tamamının bağlanması belirtilir. Yeni nesil kart serileriyle ilgili bağlantı bağlamı için NVIDIA GeForce RTX Serisi yazısı incelenebilir.
Sistemin açılışındaki ilk güç ve bağlantı tutuşu
SENSE0 ve SENSE1 hatları açıkta bırakıldığında karta güç izni verilmez; bu bağlantı durumu 0 W olarak tanımlanır. Intel kılavuzu mandalın eksenel çekmeye karşı en az 45 N tutma kuvveti sağlamasını belirtir.
Fişin tam oturup oturmadığını ve mandalın tutuşunu kontrol edin. Fiş tam oturmuyorsa veya mandal tutmuyorsa sistemi çalıştırmadan servis desteği alın.
Konektör değişikliğinin anlamı
PCI-SIG, 12V-2x6’yı CEM 5.1’de tanımladı ve 31 Ağustos 2023 güncellemesinde 12VHPWR’ın yerine koydu. Kartta 12V-2x6 başlığı varsa başlıkla güç kaynağı kablosunu eşleştirin; eski 2x3 veya 2x4 fiş kullanılıyorsa uyum varsaymayın.
